海浦蒙特HD50-T在挤出流延机上的应用

设备介绍

挤出流延薄膜机组由供料系统、挤出系统、模头、流延冷却系统、电晕处理机、摆幅机构、切边、多级牵引、卷取机构组成。通过流延方法制备的塑料薄膜，先经过挤出机把原料塑化熔融。通过T型结构成型模具挤出，呈片状流延至平稳旋转的冷却辊筒的辊面上，膜片在冷却辊筒上经冷却降温定型，再经牵引、摆幅机构、电晕、切边后把制品收卷。

工作流程介绍（简介）

（1）流延机工艺流程图

• 典型塑料挤出流延成型薄膜生产工艺流程：

• 将高分子聚合物物料干燥后，与需要的添加填充料、增塑剂、热稳定剂及其它塑料助剂等按比计重后混合；

• 混合物料吸入料斗，进入料筒螺杆，料筒内的螺杆传动，将物料向前输送；

• 料筒外电加热，物料温度上升和利用料筒内的螺杆传动，使物料在机筒内产生剪切、摩擦热而逐步塑化熔融，经过滤网、分配器，均匀从模具口挤出；

• 挤出成型薄片状熔料流延至平稳转动的辊筒上，在流延辊、冷却辊上冷却成型；

• 再经多级牵引、电晕处理机、摆幅机构、切边、卷取成薄膜产品。

产品选型

收卷：HD50-T系列变频器

牵引：HD50-T系列变频器

挤出、压纹和冷却：HD30系列变频器

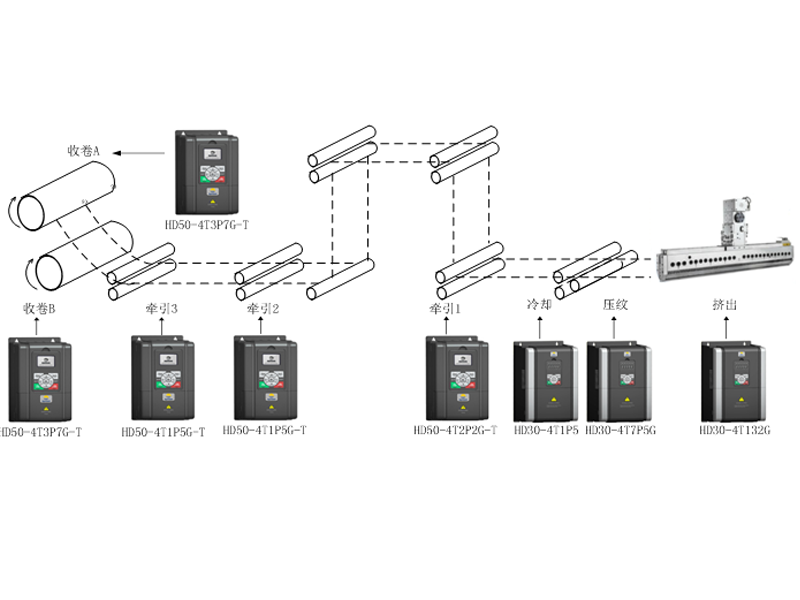

（2）流延机变频器配置图

方案特点

1、牵引使用速度模式转矩限制，转速精度高，转速响应快，力矩控制稳，可靠性高；

2、并且针对收卷应用的工艺特点，内置带张力反馈速度控制模式，省掉了张力控制器；

3、针对双工位自动换卷功能，变频器内置预驱动功能完成高速不停机自动换卷，换卷过程张力平稳。

应用照片

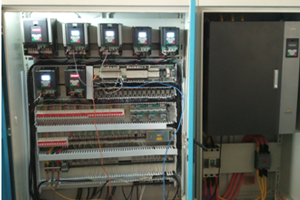

设备照片，体现型号（一）

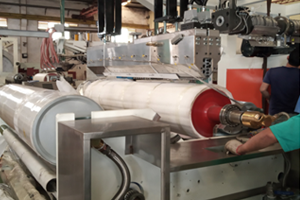

现场设备整体照片（二）

现场设备整体照片（三）
